【彩神江苏快3计划】从RGGN到RYYB,手机传感器能逆袭单反吗?

2019-06-29 15:30:34当前位置:江苏快3 > 江苏快3 >
来自【彩神江苏快3计划06月29日】消息:

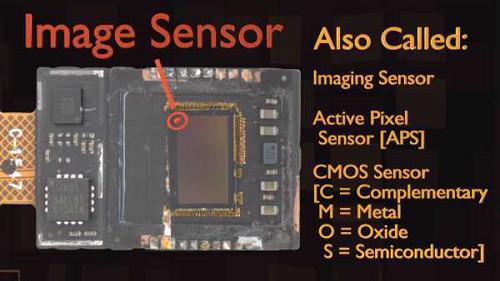

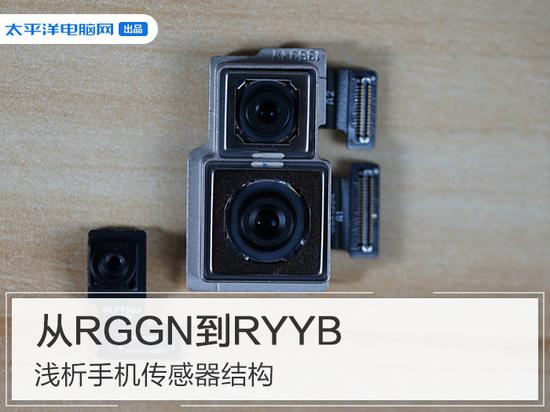

  原本嘛,我也没拆过智能手机,不过前次为了证明魅族16s是否有点胶,的确过了把瘾,将一台手机拆了个底朝天。四三以为在现在的智能手机中,摄像头应该是物理结构最为杂乱的元件之一,它通常是由PCB主板、CMOS传感器(Sensor)、固定器(Holder)和镜头(Lens Ass’Y)组成。可是实际上,首要担任摄影、录像的仍是由CMOS担任。写这篇文章首要仍是想科普下最根底的像素点摆放办法对CMOS的影响吧。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  首要咱们都知道摄影是用“光”的艺术,而光是要传到传感器上话,则需求透过镜头的折射,镜头一般由透镜(5片起步,数量越多越好,玻璃>树脂),再经过滤光设备(以RGB原色分色法和CMYK补色分色法为主,后文将具体解说)打到CMOS,摄影出你想要摄影的画面。至于其他不同的光圈和焦距则能够便利你在不同的场景中摄影出景深和焦段美观的相片,许多厂商主打的OIS光学防抖则需求集成额定的马达和陀螺仪元件进行辅佐。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  关于智能手机而言,许多厂商的终极方针便是具有比美单反相机的成像实质。可是,受限于CMOS的物理瓶颈,手机镜头遍及开孔只要8mm,这怎样与单反专用的CMOS对决呢?所以为了缩小与单反相机之间的距离,只要不断提高CMOS成像画质这么一条出路。玩摄影的都知道一句话“底大一级压死人”。所以已然打破不了物理约束,那么就走添加CMOS传感器的尺度这么一条路能不能行得通呢?

从RGGN到RYYB,手机传感器能逆袭单反吗?

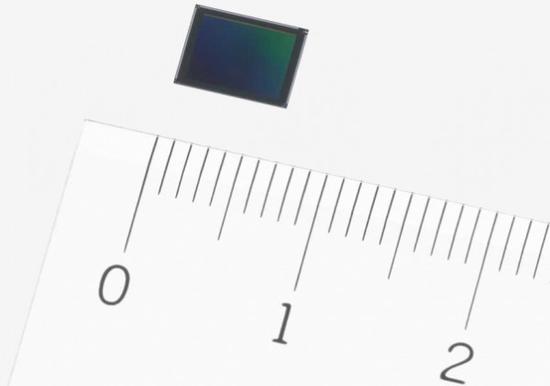

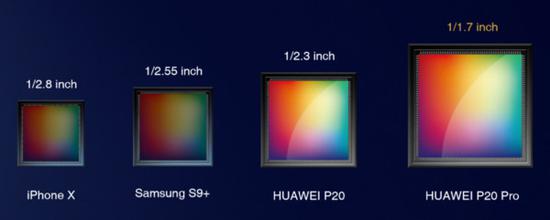

  那么问题来了,在现在最求纤薄的智能手机,与加大CMOS尺度的发展方向是违反的,比方前史上首台装进了1/1.2英寸的诺基亚808PureView,为了塞入这个1/1.2英寸的CMOS传感器,诺基亚808PureView相机部分厚度17.95mm。所以作为本年主打的IMX586/IMX600仍是IMX650,这些尖端超大像素传感器的尺度也只要1/2.0英寸和1/1.7英寸,尽管比往常手机常用的那些1/2.X英寸的CMOS传感器来说算是“大底”,可是和专业的单反CMOS来比,那便是弟弟。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  那么来说说第二条路,提高CMOS传感器的进光量可不可行呢?由于添加传感器的进光量能够在相同场景下拍出亮度更高、锐度更明晰以及噪点更少的相片。关于CMOS来说,添加进光量的办法仍是许多滴,比方添加传感器尺度、增大镜头光圈、添加单个像素感光面积、引进UltraPixel超像素摄像头(某凉了的火腿肠ONEM7)。

  可是,商场仍是证明UltraPixel超像素摄像头不被认可,一起镜头光圈和传感器尺度也相同,关于手机那不幸的8mm的小身位来说,F/1.6的光圈简直便是极限了。IMX586经过QuadBayer阵列(索尼提出的一个“四像素合一”的技能)能够完结等效1.6μm单个像素感光面积,更高端的IMX600传感器也才2。μm,依旧存在天花板。

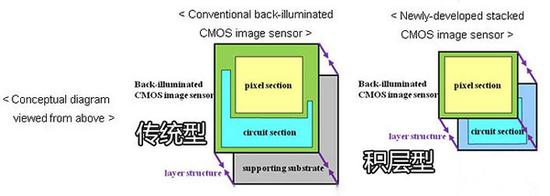

在现在的科技树条件下,要想PK单反,就只能从CMOS传感器的底部架构下手了。
在现在的科技树条件下,要想PK单反,就只能从CMOS传感器的底部架构下手了。

  开端介绍CMOS底层架构之前,首要先说说拜耳阵列,咱们人眼睛能看到不同的色彩,首要是由于人眼上有能够感知不同频光线的细胞,CMOS便是相机里边能够感触不同色彩的“细胞”,仅仅咱们称他们为像素点,并以拜耳阵列(Bayerarray)的方法加以摆放。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  前史上,柯达公司的印象科学家布莱斯。拜耳(BryceBayer)最早发现人眼对红绿蓝三原色中的绿色最灵敏,所以他测验在CMOS上方加入了一块滤镜,选用1红2绿1蓝(RGGB)的摆放办法将是非信息转化成五颜六色信息,让呈现出CMOS上的色彩愈加接近人眼的视觉作用。因而,简直所以的CMOS传感器都选用了RGGB摆放办法,也便是咱们常说的“拜耳阵列”,或许“拜耳滤镜”。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  可是拜耳阵列也是有缺点的,由于CMOS在进行光电转化过程中无法得到色彩信息,拜耳阵列则是起到了分色的作用,光线经过滤镜时,只允许同种色彩的光进入,红光进红像素,绿光进绿像素,其他色彩的光则被挡在门外,因而咱们成像时,除了得到色彩外,还多出了一些明暗的信息。分色也会在过滤光线时分,丢失一些光线强度,其他色彩信息也会悉数丢失掉,记住这是考点:悉数。所以拜耳阵列加持下的CMOS是永久无法百分百复原实在景象的色彩,只能无限接近于实在,公民为了得出最接近实在的色彩,则需求根据相邻的像素点色彩信息来“猜出”这个方位上过滤掉其他色彩的信息,这种“猜色”环节则被称为“反拜耳运算”。这也解说出为什么拍出的相片会呈现“偏色”现象,这是在“猜色”环节中猜错了。

说了这么多,手机厂商应该怎样改进呢?首要则是咱们的RGBW结构的CMOS。
说了这么多,手机厂商应该怎样改进呢?首要则是咱们的RGBW结构的CMOS。

  RGGB结构

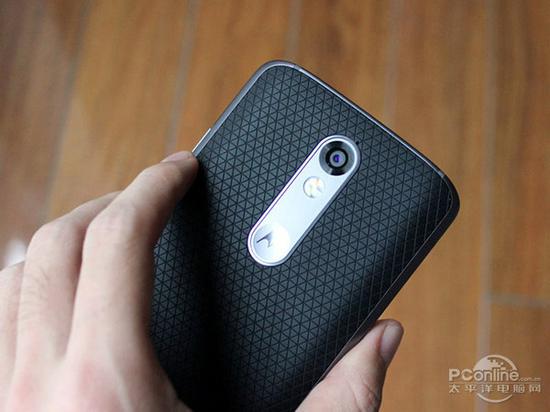

  上面也说了,人眼对绿色最为灵敏,也因而拜耳才会在RGGB阵列上用上了2个绿色像素。那么咱们能不能将其间一个绿色像素(G)换成彻底透光的白色像素(W)呢?所以第一款四色传感器诞生了,前史上最早推出RGBW结构CMOS的厂商是omnivision(OV),摩托罗拉旗下的motoX、MotoDroidMIni等产品都用过这类CMOS,仅仅其时摩托罗拉只将这个称谓“clearPixel”技能。惋惜OV在传感器商场以及摩托罗拉日渐式微,这种RGBW的CMOS传感器并没有被许多人知晓。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  真正将RGBW发扬光大的,则要推索大法的IMX278传感器(华为Mate8、一加3和vivo X7Plus等选用这种传感器,而IMX298也是RGBW结构CMOS)。现在摘录当年手机厂商宣扬标语“低亮度下感光才能可提高32%,噪点下降78%”因而被华为P8和魅蓝6T等手机装备上了。

  RWWB结构

  上面说了,扣掉一个绿色像素换白色像素就这么强了,为什么不再进一步呢?将两个绿色像素换成两个白色像素岂不是美哉。2015年,联发科在发布HelioP10时,就推出了一项称为“TrueBright”的图画引擎,这个技能的首要中心便是选用了“RWWB”结构的CMOS传感器,这种传感器将比RGBW传感器的进光量更大,惋惜的是联发科在发布HelioX20时分还主打的这一个技能,直到现在依旧没有一款RWWB的CMOS出炉,咱们能够将其称为“薛定谔的传感器”。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  纯是非结构

  尽管联发科的RWWB传感器仍是是理论层面的存在,可是咱们还能够拿来“学习学习”,比方说为什么不丢掉拜耳滤色镜呢?让CMOS完结光线全透岂不是极大添加了CMOS的进光面积?所以,索尼推出了专业的IMXMono是非摄像头,具有极高进光量,暗光环境下能够记载更多暗部细节。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  有利当然也有弊,去掉分色体系后,Mono是非镜头无法记载五颜六色信息,所以有必要调配另一颗五颜六色CMOS运用,经过双摄+算法的办法来取得比传统RGGB以及RGBWCMOS单摄更好的夜景摄影作用。时至今日,这种是非+五颜六色的双摄组合仍是十分的盛行,单摄RGBW传感器则被忘记在前史的长河中。。。

  RYYB结构

  作为双摄的先驱者,或许说商场挑选了多摄矩阵模块吧,RGBW现已被商场筛选了。单摄CMOS关于最求更高的进光量这个方针一向没变,怎么进一步完结拉近手机与专业单反(其他竞品手机)在夜拍时分的成像距离,是如今智能手机的未来要点发展方向。华为P30系列和荣耀20系列应该算是时下夜拍作用最好的智能手机“班带”了。假如不谈传感器尺度和光圈以及单个像素感光面积等参数,那么这几款手机简直是拿自己口碑去赌博,由于RYYB便是将两个绿色像素(G)换成黄色像素(Y)代替。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  和RGGB比较,RYYB能够减轻拜耳滤镜在滤色过程中带来光的进光量折损问题,一起能够让进光量提高40%之多。以华为P30Pro来说,这款手机的ISO竟然能够到达409600,是iPhoneXSMax的64倍!然后只需求一丝亮光即可摄影到纯黑环境下的色彩细节。

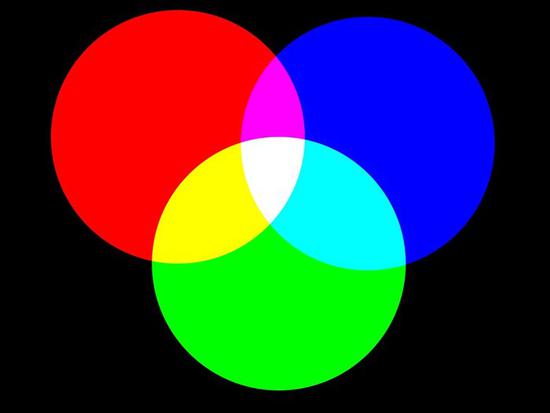

  现在开端考试啦,上面在说RGBG,也便是最开端的拜耳阵列时说过,光是由三原色红、绿和蓝组成的,而黄仅仅其间之一,少了最要害的绿色又该怎么复原实在的色彩呢?为此,黄色能够将赤色+蓝色(R+G=Y)来取得,这也阐明黄色是绿色和黄色的结合,在亮度上是由两者叠加。所以将三原色重塑后,RYYB的CMOS传感器在色彩上将于RGGB传感器有根本性的改变,RGGB光学三原色是加色法,表现的是吸收光,什么色彩像素吸收什么色彩的光。R+G+B便是白色,白色会吸收全部光。RYB三原色则是减色法,表现的是反射的光,黄色反射赤色和绿色,R+Y+B是白色,黑色是不吸收光的,反射全部的光。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  从理论来说,RYYB滤镜尽管提高了进光量,可是实质仍是变相添加赤色的进光量罢了,然后提高在夜景摄影中的表现。一起也由于黄色像素较多,会呈现偏色问题,绿色像素的短少也将影响成像质量,饱和度会呈现问题。

从RGGN到RYYB,手机传感器能逆袭单反吗?

  华为想要完美驾御RYYB传感器,则是需求一套愈加强壮的硬件ISP和愈加强壮的算法。华为终端手机产品线总裁就表明,华为为了确保RYYB滤镜的调色准确性,支付长达3年时刻来调教。可是咱们在刚开端评测P30的相片时分,就发现了会呈现偏色的问题,随后经过固件晋级这个现象才渐渐变少。

  总结

  在智能手机的印象道路上,特定化的优势会带来明显的竞争力。而定制的CMOS滤镜结构则表现厂商技能实力的强悍,四三也期望有观念厂商拿出自己关于摄影的共同观点,应战传统,完结手机战单反的愿望。
